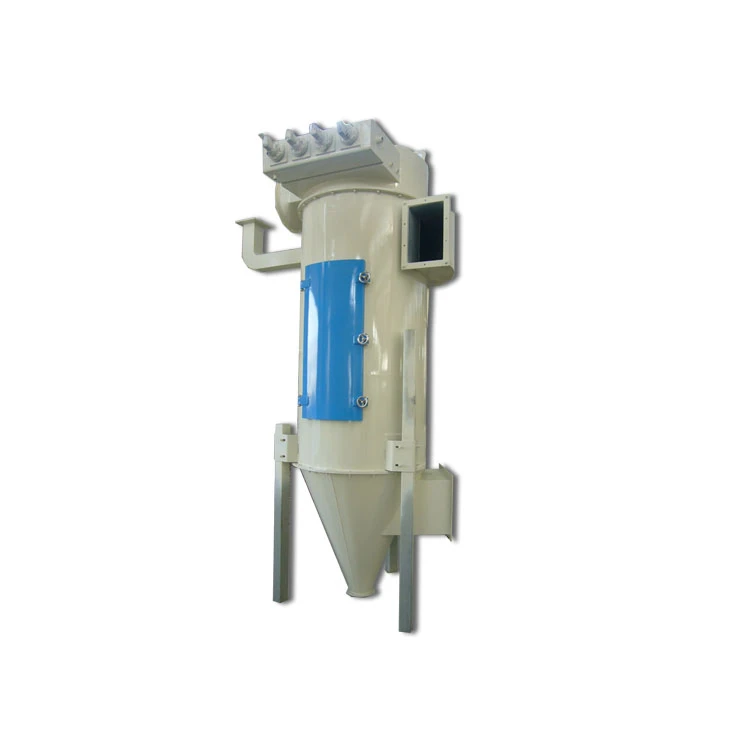

TBLMY støvsamler

Støvsamlersystem

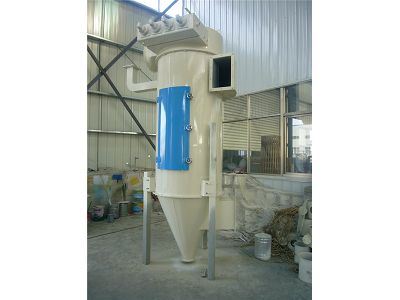

TBLMY Høytrykksstrålefilter støvsamler

Egenskaper: Med flate filtrerende konvolutter, kompakt struktur og lite fotavtrykk.

Bruksområde: Støvoppsamling på transportutstyr.

Arbeidslufttrykk: 0.2-0.4 MPa

Filtreringsareal (valgfritt): 5,6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Anvendelse og tilpasningsevne

TBLMy Jet Filter Dust Collector tilhører en pose-type, lavtrykks revers luftstråle, impulsstøvsamler, kjennetegnet ved pålitelig ytelse, høyeffektiv støvoppsamling, lav utslippskonsentrasjon, enkel betjening og vedlikehold. Den er anvendelig for støvkontroll i industrier for korn- og fôrbehandling, maskineri, metallurgi, byggematerialer og sement, og støvrensing eller resirkulering og filtrering i pneumatisk transport eller oppsamling av aspirasjonskanaler.

Funksjoner

Dette produktet har en syklonstøvsamler. Den støvholdige luften kommer tangentielt inn i boksen og separeres ved å rotere; Støv av stor størrelse sedimenteres først, støv av liten størrelse filtreres gjennom en filtreringshylse for å forbedre hylsens levetid;

En hurtigmonterings- og demonteringsmekanisme produsert med patentteknologi for tøyhylse er anvendelig for å forbedre driftsmiljøet og arbeidseffektiviteten;

TDFD Type magnetventil er tatt i bruk for enkel montering og demontering, og for den ene magnetventilen kan sprayer flere hylser på en gang;

TKZM Type impulskontrollinstrument er tatt i bruk for at flerkretsregulering med god justerbarhet, nøyaktighet og stabil ytelse kan realiseres.

Det er kjeglebunns- og flatbunnstøvtømmemekanismer, for å optimalisere støvtømmemekanismen med flat bunn.

Inngangsspenning til magnetventilen: DC 24 V, strøm: 0.8 A-1A, arbeidsmiljø: -10 grad -50 grad, relativ fuktighet Mindre enn eller lik til 85 prosent , arbeidsmedier: ren luft, arbeidstrykk fra luftkilden: 0.5 MPa -0.7Mpa.

Arbeidsspenningen til luftslusen skal være AC 380 (1±5 prosent) V, og materialet skal ikke blandes med fiberurenheter og store faste stoffer.

Luftkildetrykket for støvfjerning skal være {{0}}.5 MPa-0.7MPa, hvis det brukes i spesielle tilfeller, kan trykket være lavere enn 0,5MPa;

Støvsamlerens motstand: P＜1,2Kpa;

Støvsamlerens effektivitet: η Større enn eller lik 99,5 prosent ;

Filtreringslufthastighet: Mindre enn eller lik 4 (m/min);

Spesifikasjon av filtreringshylse: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Driftsprinsipp og funksjoner til hovedkomponenter

Øvre boks

Den øvre boksen er en komponent for å samle filtrert ren luft, komplettert med et luftuttak på toppen, og inkluderer en luftstråleanordning i den. Når du åpner toppdekselet på den øvre boksen, kan luftstråleanordningen kontrolleres og skiftes ut (det er unødvendig normalt).

Midtboks

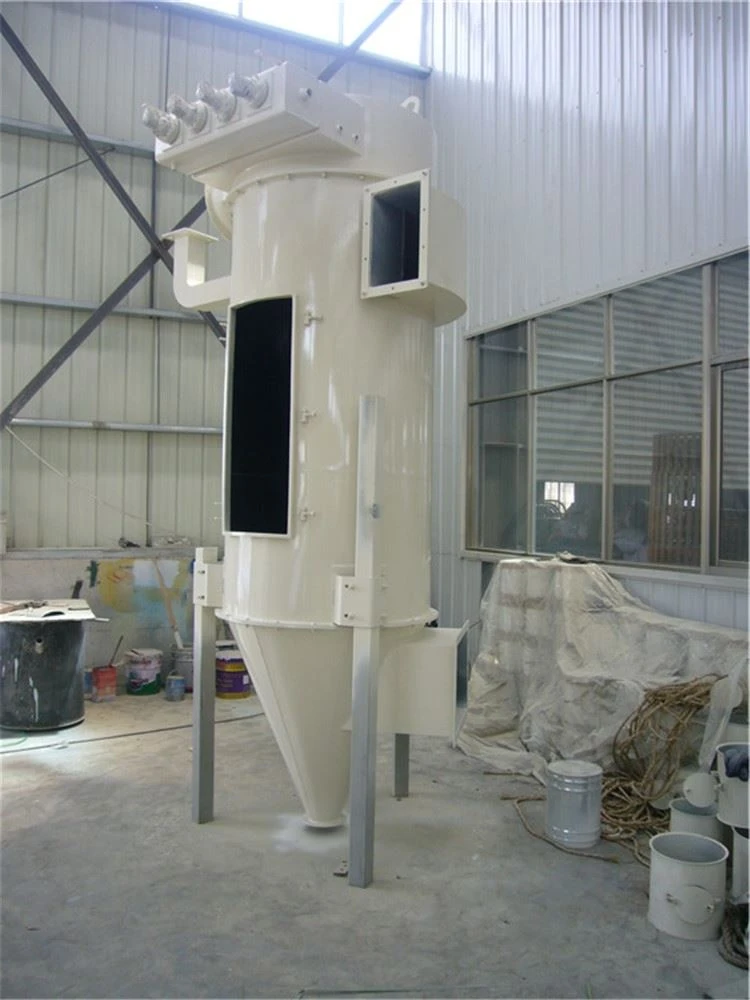

Midtboks er en komponent for filtrering av den innkommende støvholdige luften og også for å sedimentere de store støvpartiklene; toppen er koblet til den øvre boksen, den nedre er koblet til den nedre boksen, og det er en filtreringshylseenhet i den. Det er en inspeksjonsdør på boksen, som kan åpnes for å inspisere og skifte ut filterhylsen.

Nedre boks (flat bunn —— nedre boks, konisk bunn ——bunker)

Den nedre boksen er komponenten for tømming av støv og utstyrt med en støvtømmeanordning i den. Den nedre delen har et støvuttak som er forbundet med luftslusen. Det er et kum på siden av den nedre boksen og brukes til å inspisere støvtømmeanordningen og tilsette smøreolje når den åpnes. Støv slippes ut gjennom en konisk bunker ved hjelp av tyngdekraften av støv, slik at støvet kan samles opp langs den koniske overflaten og slippes ut.

tekniske parametere
